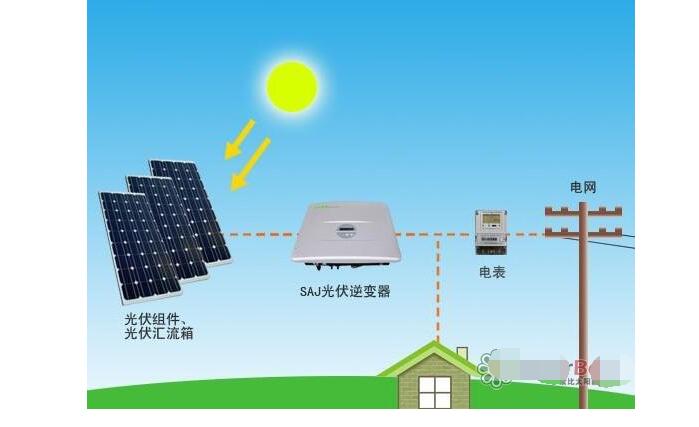

逆變器是一種由半導體器件組成的電力調整裝置，主要用于把直流電力轉換成交流電力。一般由升壓回路和逆變橋式回路構成。升壓回路把太陽電池的直流電壓升壓到逆變器輸出控制所需的直流電壓;逆變橋式回路則把升壓后的直流電壓等價地轉換成常用頻率的交流電壓。逆變器主要由晶體管等開關元件構成，通過有規則地讓開關元件重復開-關（ON-OFF），使直流輸入變成交流輸出。當然，這樣單純地由開和關回路產生的逆變器輸出波形并不實用。一般需要采用高頻脈寬調制（SPWM），使靠近正弦波兩端的電壓寬度變狹，正弦波中央的電壓寬度變寬，并在半周期內始終讓開關元件按一定頻率朝一方向動作，這樣形成一個脈沖波列（擬正弦波）。然后讓脈沖波通過簡單的濾波器形成正弦波。
元器件的構成：
1、電流傳感器
光伏逆變器一般采用霍爾電流傳感器來進行電流采樣，從小功率到大功率所采用的電流傳感器形式不一，列舉一些例子如下：
100KW：檢測電流是300A左右，一般都會采用JCE308-TS7電流傳感器
250KW：檢測電流是500A左右，一般都會采用JCE508-TS6電流傳感器
500KW：檢測電流是1000A左右，一般會采用JCE1005-FS電流傳感器
1MW：檢測電流是2000A左右，一般會采用JCE2005-FS電流傳感器
對于電流傳感器要求精度高、響應時間快，而且耐低溫、高溫等環境要求
2、電流互感器
一般采用BRS系列電流互感器，從幾百到幾千A不等，輸出信號一般采用0-5A為標準
3、電抗器
家庭光伏逆變器安裝在哪比較好

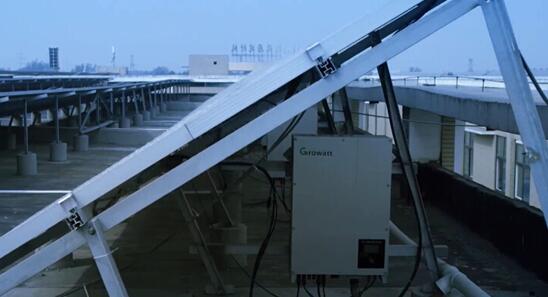

1、安裝在光伏支架上及注意事項
常見地面分布式項目的安裝方案，可以就近安裝在某一串組件下方，采用固定支架安裝或采用抱箍式安裝直接將設備固定在立柱上。這種方案需要往意支架和抱柱強度及光伏逆變器離地高度，防止放置太低在暴雨天雨水淹投設備。
2、安裝在房頂及注意事項
這種安裝形式主要是在大型的工商業廠房，由于屋頂空曠，無頂棚和女兒墻，光伏逆變器無地方可懸掛，考慮到減少線纜成本的，光伏逆變器一般都需要自制安裝支架，將光伏逆變器懸掛在自制支架上，支架需考慮逆變器承重和固定形式以及在沿海地區抗臺風能力。
眾所周知，環境溫度每升高10C，電子器件的壽命誠半，對于此種安裝形式逆變器長期暴曬在烈日下，逆變器內部溫度會大大增加，嚴重影響逆變器關鍵器件的壽命，逆變器為保護內部元件將降額運行，甚至溫度過高引發逆變器溫度故障，建議光伏逆變器添加遮陽棚，避免烈日暴曬。
光伏逆變器立式安裝在平面屋頂上會產生陰影，所以在設備安裝時應盡量將組件安裝在逆變器陰影范圍之外，以避免對組件產生陰影遮擋。
3、安裝在墻壁上及注意事項
常見的家庭分布式項目屋頂電站安裝形式，采用這種形式安裝，光伏逆變器盡量安裝在南邊的墻上，光伏逆變器的面板要朝北，少曬太陽。具體安裝要求如下：
（1）機器的安裝離地面要有合適的高度，以便觀察和讀取LED的顯示。
（2）室外安裝時，光伏逆變器上面要裝防雨防曬蓬，避免陽光直射和雨水浸泡。逆變器不要直接暴露在太陽或其它熱源下。
（3）要留有足夠的空間，以便其安裝與移動逆變器。上下進出風的逆變器四周最少要留有50cm空間距離。左右進出風的逆變器是從側面進風，兩側要留有100em以上空間距離。
（4）要有足夠的承重，承重量是逆變器的重量的1.5倍以上。
（5）光伏逆變器散熱風道是下進風，上出風，逆變器要垂直安裝，嚴禁水平安裝或者上下倒置安裝。
（6）光伏逆變器必須放在一個空氣流通的空間，逆變器分為強制風冷和自然散熱兩種，逆變器本身是一個發熱源，所有的熱量都要及時散發出來，不能放在一個封閉的空間，否則溫度會越升越高。
如何選擇光伏逆變器的安裝位置
1、勿將逆變器安裝在陽光直射處。否則可能會導致額外的逆變器內部溫度，逆變器為保護內部元件將降額運行。甚至溫度過高引發逆變器溫度故障。
2、選擇安裝場地應足夠堅固能長時間支撐逆變器的重量。
3、所選擇安裝場地環境溫度為-25°C~50°C，安裝環境清潔。
4、所選擇安裝場地環境濕度不超過95%，且無凝露。
5、逆變器前方應留有足夠間隙使得易于觀察數據以及維修。
6、安裝地方確保不會晃動。
光伏逆變器安裝注意事項
1、在安裝前首先應該檢查逆變器是否在運輸過程中有無損壞。
2、在選擇光伏逆變器安裝場地時，應該保證周圍內沒有任何其他電力電子設備的干擾。
3、在進行電氣連接之前，務必采用不透光材料將光伏電池板覆蓋或斷開直流側斷路器。暴露于陽光，光伏陣列將會產生危險電壓。
4、所有安裝操作必須且僅由專業技術人員完成。
5、光伏系統發電系統中所使用線纜必須連接牢固，良好絕緣以及規格合適。
6、所有的電氣安裝必須滿足當地以及國家電氣標準。
7、僅當得到當地電力部門許可后并由專業技術人員完成所有電氣連接后才可將逆變器并網。
8、在進行任何維修工作前，應首先斷開逆變器與電網的電氣連接，然后斷開直流側電氣連接。
9、等待至少5分鐘直到內部元件放電完畢方可進行維修工作。
10、任何影響逆變器安全性能的故障必須立即排除方可再次開啟逆變器。
11、避免不必要的電路板接觸。
12、遵守靜電防護規范，佩戴防靜電手環。
13、注意并遵守產品上的警告標識。
14、操作前初步目視檢查設備有無損壞或其它危險狀態。
15、注意逆變器熱表面。例如功率半導體的散熱器等，在逆變器斷電后一段時間內，仍保持較高溫度。
