今天晨科太陽能就來說說，對于碳鋼光伏支架來說，鍍鋅層厚度需達多少才能滿足環境腐蝕使用年限要求呢？
我們都知道，熱鍍鋅的厚度是光伏支架一個重要的質量和技術指標，其關系到結構使用的安全及耐久性。雖然已有國家及行業規范，但支架鍍鋅層厚度不達標仍然是支架的一個較為普遍的技術問題。熱鍍鋅工藝是抵御環境腐蝕的一項較為穩定可靠的鋼材表面處理方案，影響熱鍍鋅的因素有很多，如：鋼材基材成分，表面狀態（如粗糙程度），基材內應力，幾何尺寸等，其中基材的厚度對熱鍍鋅的厚度影響較大，一般較厚的板材熱鍍鋅厚度也就越大。下面晨科太陽能以2.0mm厚度的支架為例來說明鍍鋅層厚度需達多少才能滿足環境腐蝕使用年限要求。
假設支架基材的厚度為2mm，根據規范GBT13192-2002熱鍍鋅規范可知。

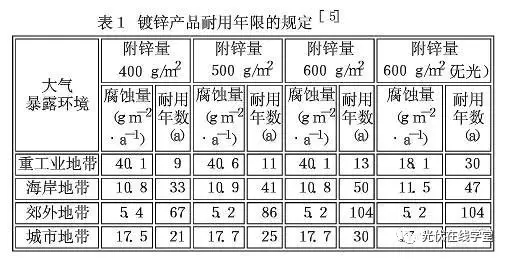

按照國標要求，對于2mm基材，局部厚度不應小于45μm，平均厚度不應小于55μm。根據日本熱鍍鋅協會根據1964～1974年的大氣暴露試驗結果。
若按照國標來計算，平均厚度為55μm，則附鋅量為55x7.2=396g/m2，在四種不同的環境下可使用的年限約為：
重工業地帶：8.91年，每年的腐蝕度為40.1；
海岸地帶：32.67年，每年的腐蝕度為10.8；
郊外地帶：66.33年，每年的腐蝕度為5.4；
城市地帶：20.79年，每年的腐蝕度為17.5；
若按照光伏使用壽命25年來計算，則四種地帶依次至少為：1002.5,270,135,437.5，即139μm，37.5μm，18.75μm，60.76μm。故對于城市市區的分布式來講，將鍍鋅層的厚度定在至少為65μm是合理的也是必要的，但對于重工業地帶來講，特別是有酸堿腐蝕的工業地帶，建議支架厚度要適當增加，鍍鋅層厚度也應適當增加。
晨科太陽能本著最高品質的原則，所有光伏支架鋁型材采用AL6005牌號，加工T5狀態，表面采用陽極氧化12-15MIC；不銹鋼材料全部都是304牌號；鋼材采用Q235牌號，表面處理熱鍍鋅平均80MIC。
卓越的熱鍍鋅材料給支架提供持久的耐用性和超過30年的使用壽命。使晨科支架產品最低風荷載：可達42m/s，雪荷載：1.4KN/m2。
