是不是5KW的組件就配5KW的逆變器呢?答案很明確——不是。
那我們又該怎么配，5KW的逆變器到底配多少合適，總聽到有人會說按1.2比例配，有人會說按1.1的比例配……眾說風云，這些比值是哪來的又有什么含義?

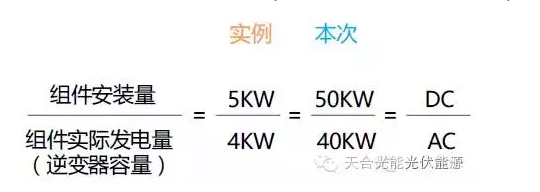

其實我們常說的比值指的是DC/AC，也就是光伏組件的功率/光伏逆變器的功率，那我們首先來看下這個比值是什么：
上面是一個光伏系統的簡圖，光伏組件發出的直流電(DC)經過光伏逆變器逆變成交流電(AC)進入電網，那么整過過程中光伏逆變器只是把直流電變成交流電，俗稱的DC/AC的比值就是光伏組件的安裝量和光伏并網逆變器最大交流輸出的比值。

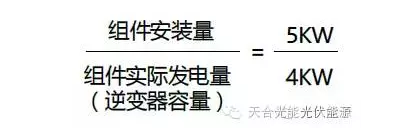

我們以5KW的光伏組件安裝量為例：
這個比值為1.25，意味著裝了5KW的光伏組件，但是由于實際安裝地點的經緯度、傾角、朝向等一系列因素的影響，光伏組件最終產生的直流電也就4KW，那么這個時候選擇4KW的光伏逆變器就可以了，并不需要5KW的光伏逆變器。
(注：組件的功率單位一般標為wp，如255wp，p是peak的意思，一般是指組件標準測試條件：(大氣質量AM1.5，輻照度1000W/m²,電池溫度25°C)下的測量值，而實際情況并非如此。)
所以DC/AC更多時候是一個經驗值，而不是一個固定值，當有實際項目支撐的時候，我們可以根據實際情況去獲得DC/AC的比值作為對當前選型時的支撐。
首次安裝的時候，針對不同地區組件與逆變器容量配比，可以上網查詢DC/AC的理論值，或向他人咨詢經驗值，當具有一定經驗后可以用自己的經驗值來代替。
這樣完成DC和AC的最佳配比后還要注意光伏組串的電壓與逆變器的電壓范圍是否匹配以及逆變器的輸入路數是否滿足。
常見的逆變器是根據晶硅組件的特性開發的，目前光伏系統要求的最大電壓為1000V，對于電壓的配置除了同一路MPPT電壓需要相等外，還需要考慮逆變器的MPPT電壓范圍，確保組件的工作電壓在MPPT電壓范圍內，否則會導致逆變器的輸出效率不高。
在計算的時候關注組件的一些關鍵性參數就可以了：
?1.開路電壓(Voc)
未形成回路之前，也就是逆變器并網發電之前的電壓，該電壓會受到溫度系數的影響。
?2.最大功率點的工作電壓(Vmppt)
工作后形成回路，也就是逆變器并網發電之后的最大工作電壓。
?3.短路電流(Isc)
組件短接時，通過的電流。
?4.最大功率點的工作電流(Imppt)
工作后形成回路，最大功率點的電流。
?5.開路電壓溫度系數
以-0.3%/℃為例，溫度每升高一度，開路電壓下降0.3%。
注：最低溫度作為參考時，但是也需要考慮最低溫度是凌晨3點左右，然而此時光伏組件處于不工作狀態，當組串電壓與逆變器輸入最大電壓有些小差距時可以特殊考慮。
案例分析
項目現場在A(yíng)地，冬天光照良好，極低溫度為零下25攝氏度，組件采用110塊265W組件，逆變器采用25KW光伏逆變器，確定可行性。相關信息：
?組件信息
Voc：38.26V
Vmpp：31.11V
Isc：8.92A
Impp：8.52A
溫度系數(Voc)：-0.330%/℃
?逆變器信息
最大直流輸入功率：32500KW
最大輸入電壓：1000V
Vmpp：260V~850V
輸入路數：6路
Mppt路數：2路
輸入電流：27A/27A
根據網絡查詢DC/AC為1.17。
1)首先確認功率配比，組件功率為265*110=29150W，A地區DC/AC配比為1.17，即25KW逆變器可以接25kW*1.17=29.25kW，和組件功率匹配，且在最大直流輸入范圍內。
2)電壓匹配：組件分為5串，每串22塊;開路電壓為38.11V，每串電壓在標準條件下約為38.11V*22≈838.42V，考慮開路電壓溫度系數，極低溫度下的每串開路電壓增加值：38.11V*0.33%*22*(50)≈138V，那么每串組件的端電壓為838.42+138=976.42V，小于光伏逆變器電壓要求最大值。
兩項都確認完成后，且電流顯然在范圍內，即可確認該配比可行。
