對于光伏系統的防雷設計主要考慮直擊雷和感應雷的防護：光伏陣列安裝在室外，當雷電發生時可能會受到直擊雷的侵入，直擊雷的防護通常都是采用避雷針、避雷帶、避雷線、避雷網或金屬物件作為接閃器，將雷電流接收下來，并通過引下線引至埋于大地起散流作用的接地裝置再泄散入地。
感應雷的防護主要考慮在太陽能電池板四周鋁合金框架與支架作等電位連接并可靠接地，交直流輸電線路和逆變器等的感應雷防措施主要是采用防雷保護器。
太陽能光伏發電系統作為一種新興的發電系統在能源發電領域中已備受關注及廣泛應用，由于太陽能光伏發電系統本身安裝位置和環境的特殊性，其設備遭受雷電電磁脈沖損壞的隱患也越來越突出。因此，根據實際情況對太陽能光伏發電系統防雷的研究有助于提高整個發電系統的安全、高效的運行。雷電對太陽能光伏發電系統設備的影響，主要由以下幾個方面造成：
1)直擊雷。太陽能電池板大多都是安裝在室外屋頂或是空曠的地方，所以雷電很可能直接擊中太陽能電池板，造成設備的損壞，從而無法發電。
2)傳導雷：遠處的雷電閃擊，由于電磁脈沖空間傳播的緣故，會在太陽能電池板與控制器或者是逆變器、控制器到直流負載、逆變器到電源分配電柜以及配電柜到交流負載等的供電線路上產生浪涌過電壓，損壞電氣設備。
3)地電位反擊：在有外部防雷保護的太陽能發電系統中，由于外部防雷裝置將雷電引入大地，從而導致地網上產生高電壓，高電壓通過設備的接地線進入設備，從而損壞控制器、逆變器或者是交、直流用電設備。
2、太陽能光伏發電系統雷電防護
太陽能光伏發電站為三級防雷建筑物，防雷和接地涉及到以下的方面：(可參考GB50057《建筑防雷設計規范》)
1)光伏發電站站址的選擇。
2)盡量避免將光伏發電站建設在雷電易發生的和易遭受雷擊的位置。
3)盡量避免避雷針的投影落在太陽電池組件上。
太陽能光伏發電設備外部防雷系統的作用是提供直擊雷電流泄放通道，使雷電不會直接擊中太陽能電池板。外部防雷系統包括三部分：接閃器、引下線和接地地網。太陽能發電系統必須有相對完善的外部防雷措施，以保證裸露在室外的太陽能電池板不被直接雷擊損壞。

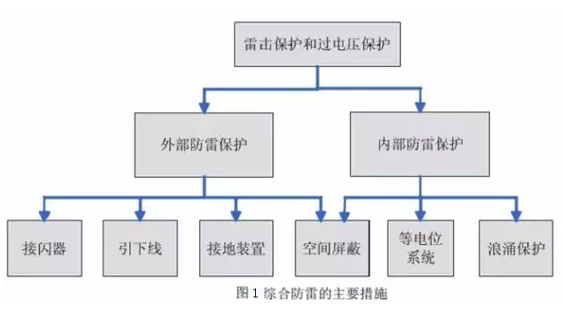

太陽能光伏發電設備外部防雷系統的作用是提供直擊雷電流泄放通道，使雷電不會直接擊中太陽能電池板。外部防雷系統包括三部分：接閃器、引下線和接地地網。太陽能發電系統必須有相對完善的外部防雷措施，以保證裸露在室外的太陽能電池板不被直接雷擊損壞。太陽能光伏電站的綜合防雷的主要措施如圖所示。
(1)簡易型太陽能光伏發電系統的浪涌過電壓保護

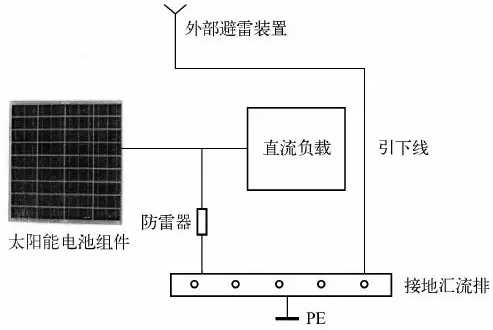

簡易型太陽能光伏發電系統以其供電穩定可靠，安裝方便，操作、維護簡單等特點，已得到越來越廣泛的應用。該發電系統多用于獨立的照明系統、高速公路路牌指示系統、城市路燈系統、高速公路顯示系統等。簡易太陽能光伏發電系統的防雷示意圖如圖2所示，其防雷要求如下：
1)在設備的外部做簡易避雷裝置，以保護太陽能電池板及用電設備不被直接雷擊擊中。
2)對設備與太陽能電池板之間的供電線路，加裝避雷器，型號根據直流負載的工作電壓選擇。
3)避雷裝置的引下線以及避雷器的接地線都必須良好的接地，以達到快速泄流的目的。
(2)復雜型獨立光伏發電系統的浪涌過電壓保護
復雜型獨立光伏發電系統多用于智能建筑物、別墅、工業廠房建筑物。其防雷要求如下：

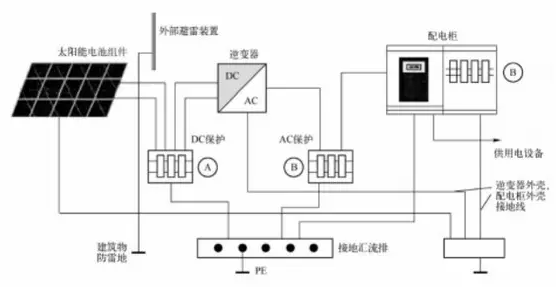

1)無外部防雷裝置的建筑物。無外部防雷裝置建筑物的太陽能發電系統，多用于民用的自建住宅，或周圍有高大建筑物(高大建筑物有防雷設施)。無外部防雷裝置建筑物的太陽能光伏發電系統防雷示意圖如圖3所示，其采用的防雷措施如下：
①在太陽能電池板和逆變器之間加裝第一級防雷器，型號根據逆變器最大空載電壓選擇。
②在逆變器與配電柜之間以及配電柜與負載設備之間加裝第二級防雷器，型號根據配電柜以及供電設備的工作電壓選擇。
③所有的防雷器必須良好的接地。
2)有外部防雷裝置保護的建筑物。對于有外部防雷裝置建筑物的太陽能發電系統，考慮到整個系統可能遭受直擊雷的緣故，所以必須首先保證直擊雷的防護措施一定要到位。有外部防雷裝置建筑物的太陽能發電系統防雷示意圖如圖所示，其采用的防雷措施如下：
①在太陽能電池板和逆變器之間加裝第一級防雷器，型號根據逆變器最大空載電壓選擇。
②在逆變器與配電柜之間以及配電柜與負載設備之間加裝第二級防雷器，型號根據配電柜以及供電設備的工作電壓選擇。
③所有的防雷器必須良好的接地。
3)工業廠房建筑物的太陽能發電系統。工業廠房建筑物的太陽能發電系統防雷示意圖如圖5所示，其采用的防雷措施如下：
①在太陽能電池板和逆變器之間加裝第一級防雷器，型號根據逆變器最大空載電壓選擇。
②在逆變器與配電柜之間以及配電柜與負載設備之間加裝第二級防雷器，型號根據配電柜以及供電設備的工作電壓選擇。
③所有的防雷器必須良好的接地。（小編猜您還感興趣：3大證據打破光伏行業取消國家補貼的謠言）
